Lämpötilamatkat viimeisen kilometrin toimituksen aikana ovat vastuussa suhteettoman suuresta osuudesta vuotuisista kylmäketjun häviöistä – pilaantuneet rokotteet, vaarantuneet biologiset aineet, hylätyt korkealaatuiset merenelävät. Eristetty pussi ketjun päässä on yleensä viimeinen arvioitava asia ja ensimmäinen paikka, jossa vika todella tapahtuu.
Lääketieteellisen logistiikan, biolääkkeiden jakelun ja korkealaatuisen ruoan toimituksen hankintapäälliköille ja tuotejohtajille insinöörikysymys ei ole, näyttääkö pehmeä jäähdytin riittävältä, vaan se, pystyykö rakennusmenetelmä todella pitämään säädellyn lämpötilan 48–72 tuntia todellisissa käsittely- ja ympäristöolosuhteissa. Vastaus riippuu kolmesta asiasta: kuinka saumat on rakennettu, mitä eristys tekee kastuessaan ja täyttävätkö hyötykuorman kanssa kosketuksissa olevat materiaalit sovelluksen edellyttämät vaatimustenmukaisuusstandardit.
Miksi ommeltu rakenne ei ole rakenteellisesti yhteensopiva kylmäketjuvaatimusten kanssa?
Ommeltujen pehmeiden jäähdyttimien ongelmat kylmäketjusovelluksissa eivät ole suorituskykyhäiriöitä kuluttajan kannalta – lämmin juoma, sulanut jääpakkaus. Ne ovat rakenteellisia vikatiloja, jotka vaarantavat samanaikaisesti sekä lämpöeheyden että biologisen turvallisuuden.
Jokainen neula, joka menee vedenpitävän kalvon läpi, luo rei'ityksen. Tyypillinen sauma tuottaa useita satoja näitä rei'ityksiä saumametriä kohti. Saumateippi peittää nämä reiät riittävästi vakaissa ja vähärasitusolosuhteissa. Kylmäketjun käytön aikana tapahtuvan lämpösyklin – toistuvien siirtymien kylmävarastoinnin, ympäristön kuormausympäristöjen ja ajoneuvojen tavaratilojen välillä – liimanauhat laajenevat ja supistuvat eri nopeuksilla kuin alla oleva TPU. Ajan myötä ja usein yhden toimituksen elinkaaren aikana sidosreunat kohoavat ja alla olevista rei'istä tulee aktiivisia vuotoreittejä.
Siitä seuraa kaksi seurausta, jotka täydentävät toisiaan.
Ensimmäinen on lämpösilta. Vahingoittuneet saumat päästävät kylmän ilman poistumaan ja ympäristön lämmön tunkeutumaan saumaviivaan – juuri niihin paikkoihin, joissa rakenteellinen heikkous ja lämpöhaavoittuvuus kohtaavat. Jäänpidätysajat eivät laske siksi, että eristys on heikentynyt, vaan koska vaippa ei ole enää hermeettisesti suljettu. 48 tunnin jäänpidätyskykyinen pussi kontrolloiduissa testiolosuhteissa voi tuottaa 20 tuntia todellisessa logistisessa käsittelyssä.
Toinen on biologinen vaara, johon kiinnitetään vähemmän huomiota, mutta johon liittyy todellinen noudattamisriski. Kun sulanut kondenssivesi tai hyötykuorman kosteus tihkuu vaurioituneen sauman kautta vuorauksen ja eristevaahdon väliseen tilaan, se ei pääse valumaan pois tai kuivumaan. Suljetussa, pimeässä, kosteassa ympäristössä vuorauksen ja vaahdon välissä hometta ja bakteerien kasvua seuraa ennustettavasti. Lääkinnällisessä kuljetuksissa tai tuoreen ruoan logistiikassa käytettävien pussien tapauksessa tämä ei ole abstrakti kontaminaatioriski – se on suora sovelluksen edellyttämien hygieniastandardien rikkomus ja vastuu, joka kuuluu tuotemerkille, jonka nimi on tuotteessa.
Nämä ovat rakennusmenetelmän rakenteellisia tuloksia, eivät laadunvalvonnan epäonnistumisia. Hyvin tehdyssä ommeltussa jäähdyttimessä on samat vikareitit kuin huonosti tehdyssä; aikajana epäonnistumiseen vaihtelee, vikatila ei.

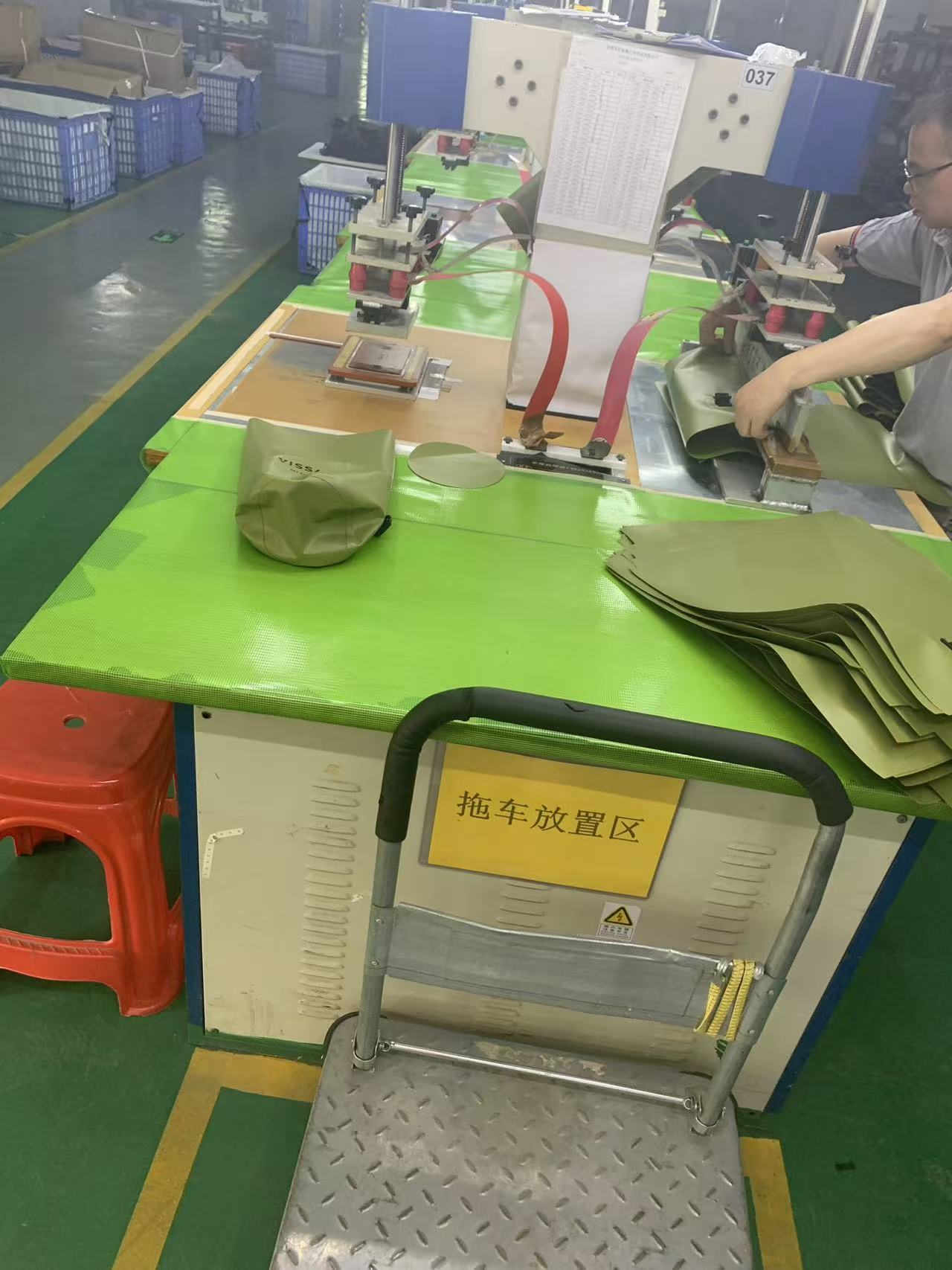

RF-hitsaus taajuudella 27,12 MHz: Kuinka hermeettinen tiiviste todella saavutetaan
Radiotaajuushitsaus (RF) – jota kutsutaan myös suurtaajuus- tai HF-hitsaukseksi – ratkaisee ommelsauman ongelman eliminoimalla sauman erillisenä rakenneosana. Liitosvyöhykkeestä tulee jatkuvaa materiaalia kahden kierteen yhdessä pitämän paneelin sijaan.
Prosessi toimii sisäisen lämmityksen kautta pintajohtamisen sijaan. Kun TPU-materiaalit asetetaan vaihtuvaan sähkömagneettiseen kenttään taajuudella 27,12 MHz – teollisuuskäyttöön tarkoitettu ISM-taajuusalueRF-hitsauslaitteet – TPU:n polaariset molekyylit yrittävät kohdistaa uudelleen jokaisen kentän värähtelyn kanssa: noin 27 miljoonaa kertaa sekunnissa. Tästä molekyyliliikkeestä aiheutuva kitka tuottaa lämpöä tasaisesti koko materiaaliin hitsausvyöhykkeellä. Samanaikaisesti käytetyssä pneumaattisessa paineessa materiaali kahden paneelin rajapinnalla saavuttaa sulamislämpötilan ja kerrokset sulautuvat molekyylitasolla.
Kun kenttä poistetaan ja materiaali jäähtyy jatkuvassa paineessa, kahden alkuperäisen paneelin välinen rajapinta on kadonnut rakenteellisesti. Hitsausvyöhyke on yksittäinen materiaalikappale. Tuhoavassa vetokokeessa tämä vyöhyke tyypillisesti pettää pohjakankaassa ennen kuin itse hitsauslinja antaa periksi – hitsi ei ole heikko kohta.
Erityisesti kylmäketjusovelluksissa tämä rakennusmenetelmä tarjoaa hermeettisen sisäaltaan, jossa ei ole tunkeutumisreittejä. Ei ole neulan reikiä, ei teipin reunoja, ei taitettuja saumakanavia, joihin nesteet voivat kerääntyä. Sileä, jatkuva TPU-sisäpinta voidaan pyyhkiä alas tai steriloida lääketieteellisillä desinfiointiaineilla ilman huolta tunkeutumisesta vahingoittuneeseen saumaan. Kondensaatio, sulanut jäävesi ja läikkyneet lääketieteelliset nesteet jäävät pinnalle – ne eivät kulje eristeen onteloon. Se on biologisen turvallisuusväitteen rakenteellinen perusta, ei pelkästään TPU:n aineellinen ominaisuus.
Sama rakennelogiikka koskee hydrostaattista suorituskykyä koskevaa väitettä. RF-hitsattu pehmeä jäähdytin, oikein valmistettu ja testattu, kestää 1,0 baarin sisäisen paineen ilman mikrokuplien päästöä mistään saumasta tai sulkukohdasta. Se vastaa 10 metrin vesipatsaan hydrostaattista painetta – selvästi logistiikan käsittelyn fyysisen rasituksen ulkopuolella – ja se vahvistaa, että hermeettinen tiiviste kestää vaativammissa olosuhteissa kuin mikään viimeisen mailin toimitusskenaario tuottaa.

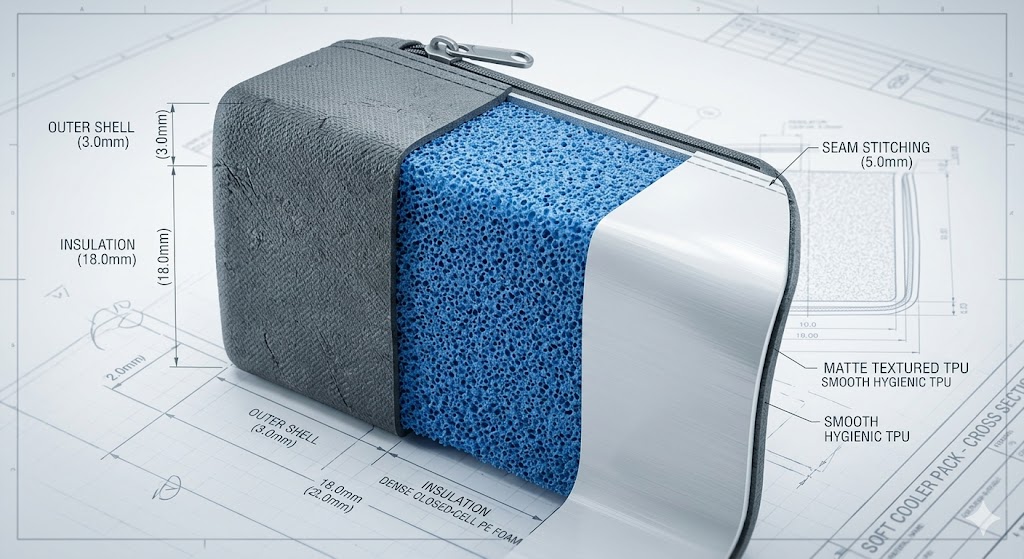

Umpisoluinen vaahto: lämpötekniikka 48–72 tunnin pitoaikojen takana
Hermeettinen ulkokuori ratkaisee sauman epäonnistumisen. Hallittujen lämpötilojen ylläpitäminen 48–72 tunnin ajan epäsuotuisissa ympäristöolosuhteissa edellyttää, että eristekerros tekee tehtävänsä jatkuvasti – mikä tarkoittaa, että sen on jatkettava työnsä tekemistä myös kastuessaan.
Avosoluvaahdolla on toisiinsa yhdistetty sisärakenne. Kun kosteutta pääsee sisään – kondensaatiosta, pienistä vuorauksen vaurioista tai toistuvien latausjaksojen kosteasta ympäristöstä – se leviää vaahtomuovimatriisin läpi ja pysyy siellä. Märkä avosoluvaahto menettää lämmönkestävyyden nopeasti; loukkuun jääneen kaasun eristävä vaikutus korvataan veden lämmönjohtavuudella. Kuivassa tilassa jäänpidätystestissä arvioidun pussin suorituskyky heikkenee huomattavasti, kun eristys on imenyt kosteutta.
Lääketieteelliset pehmeät jäähdyttimet käyttävät tiheää umpisoluista vaahtoa – NBR (nitriilibutadieenikumi) tai korkealuokkainen korkeatiheyksinen EVA ovat tärkeitä laatuja – joissa jokainen kaasukupla on täysin suljettu naapureistaan. Lämmönsiirto konvektion kautta vaahdon sisällä eliminoituu, koska solujen välillä ei ole reittiä ilman tai nesteen liikkumiselle. Jokaisen suljetun kennon kaasutäyttö minimoi johtavan lämmönsiirron. Tämä tuottaa mitattavasti korkeampia R-arvoja kuin avokennoiset vaihtoehdot vastaavalla paksuudella.
Kosteuskäyttäytyminen on yhtä tärkeää. Umpisoluinen vaahto on luonnostaan vedenpitävä materiaalitasolla – suljettu solurakenne estää fyysisesti veden imeytymisen altistumisesta riippumatta. Pussin, joka kokee sisäistä kondensaatiota 72 tunnin lähetyksen aikana, eristys toimii samalla R-arvolla tunnilla 72 kuin ensimmäisellä tunnilla. Tämä johdonmukaisuus tekee 72 tunnin lämpötilan pysyvistä eritelmistä saavutettavissa ja todennettavissa tavoitteen sijasta.
Sovelluksissa, joissa vaaditaan tiettyjä lämpötilaikkunoita – 2 °C - 8 °C biologisille aineille, pakkasta tietyille lääkkeille – vaahdon tiheyden, vaahdon paksuuden ja faasimuutosmateriaalin tilavuuden yhdistelmä voidaan suunnitella ylläpitämään määritelty alue tietyissä ympäristöolosuhteissa. Tämä on määrittelykeskustelu, ei kiinteä tuoteparametri; kaikki asiaankuuluvat muuttujat ovat viritettävissä valmistuskehyksen sisällä.
Rakenteellinen hyöty on toissijainen, mutta huomion arvoinen erityisesti lääketieteellisissä sovelluksissa: tiheä umpisoluinen vaahto tarjoaa merkittävän iskusuojan särkyville injektiopulloille, lasisäiliöille ja esitäytetyille ruiskuille ilman jäykkää ulkokuorta. Vaahto toimii hajautettuna pehmusteena kuorman poikki, mikä vähentää huippuiskuvoimia missä tahansa kosketuspisteessä.
TPU-materiaalin tekniset tiedot: mitä FDA- ja REACH-yhteensopivuus todella vaatii
Lääkinnällisessä kuljetuksissa tai elintarvikelogistiikassa käytettävien pehmeiden jäähdyttimien materiaalin, joka on suorassa tai epäsuorassa kosketuksessa hyötykuorman kanssa, on täytettävä määritellyt säädösstandardit – ei vain vältettävä ilmeisimpiä ongelmallisia aineita, vaan myös dokumentoitu vaatimustenmukaisuus tiettyä sovellusta varten.
Lääketieteellisten pehmeiden jäähdyttimien ulkokuoren ja sisävuoren olennainen materiaali on 840 denier TPU-pinnoitettu nailon. PVC on perinteinen vaihtoehto, ja se on huomattavasti halvempaa; Se on myös yhä enemmän yhteensopimaton näiden tuotteiden sääntely-ympäristön kanssa. PVC-pehmittimiä – tyypillisesti ftalaattipohjaisia – rajoittavat Kalifornian ehdotus 65 ja EU:n REACH-määräykset. PVC myös haurastuu matalissa lämpötiloissa, mikä aiheuttaa materiaalin eheysriskin kylmäketjusovelluksissa, joissa käytetään kuivajäätä tai pakkasen lastiympäristöt.
TPU välttää molemmat ongelmat. Se säilyttää joustavuuden -30 °C asti, mikä kattaa kaikki kylmäketjun lämpötilavaatimukset. Se on yhteensopiva BPA-vapaiden ja PFAS-vapaiden formulaatioiden kanssa, ja elintarvikelaatuiset TPU-laadut täyttävät FDA:n vaatimustenmukaisuuden suorassa kosketuksessa elintarvikkeiden kanssa. Erityisesti sisävuorauksella – pinnalla, joka koskettaa jäätä, jääpakkauksia ja mahdollisesti itse hyötykuormaa – FDA-yhteensopiva, BPA-vapaa, antimikrobinen TPU on materiaalispesifikaatio, joka täyttää lääketieteelliset ja elintarviketason logistiset vaatimukset.
TPU:n kemiallinen kestävyysprofiili on olennainen myös lääketieteellisissä sovelluksissa: se kestää käyttökertojen välisessä steriloinnissa käytettävät tiivistetyt desinfiointiaineet, mukaan lukien alkoholipohjaiset liuokset, jotka hajottaisivat vähemmän vuorausmateriaalia ajan myötä. Suojakalvo, joka voidaan pyyhkiä aggressiivisesti lähetysten välillä ilman pintavaurioita, säilyttää hygieeniset ominaisuutensa tuotteen realistisen käyttöiän ajan eikä vain ensimmäisen käyttöönoton yhteydessä.
Arvioitaessa OEM-kumppania lääketieteellisiin kylmäketjusovelluksiin, asiaankuuluvat asiakirjat sisältävät FDA:n vaatimustenmukaisuustodistukset sisäverhousmateriaaleille, REACH-testiraportit, jotka vahvistavat rajoitettujen aineiden puuttumisen, ja BPA/PFAS-vapaata materiaalia koskevat ilmoitukset tuotantoerästä – ei vain toimittajan yleisestä materiaalivalikoimasta. Näiden asiakirjojen tulee olla saatavilla pyynnöstä osana vakiomateriaalia, eikä niitä pitäisi koota vastauksena erityiseen tarkastuskyselyyn.
OEM-kumppanin valitseminen lääketieteellisiin kylmäketjusovelluksiin
Tekniset vaatimukset aidolle lääketieteelliselle pehmeälle jäähdyttimelle – RF-hitsattu hermeettinen rakenne, umpisoluinen vaahtoeristys, FDA-yhteensopivat TPU-vuoraukset – ovat hyvin määriteltyjä. Vaihtelee, täyttääkö tietty valmistuskumppani noita vaatimuksia lääketieteellisten ja elintarvikelogistiikkasovellusten vaatimalla prosessikurilla ja dokumentointiinfrastruktuurilla.
Tarkastuskysymykset, joilla on merkitystä: Onko laitoksen painetestaussaumat yksikkökohtaisia vai eränäytteitä - ja mihin bar-luokitukseen? Voivatko he toimittaa FDA-yhteensopivuusasiakirjat tuotteesi sisätilojen sisämateriaalista, ei vain yleistä materiaalivalikoimaansa? Miten umpisoluinen vaahto hankitaan ja onko sisääntulevien materiaalierien tiheys validoitu? Onko RF-hitsausparametrisarja dokumentoitu materiaalispesifikaatioiden mukaan, ja miten vaatimustenmukaisuus varmistetaan koko tuotantomäärässä?
Valmistaja, jolla on aidot ominaisuudet tässä sovellustilassa, vastaa näihin kysymyksiin toiminnallisesti yksityiskohtaisesti. 72 tunnin lämpötilanpidätyskyvyn takana oleva suunnittelu todellisissa logistiikkaolosuhteissa on tarkkaa, todennettavissa olevaa, eikä sitä ole erityisen vaikea kuvata – mikä tarkoittaa, että epämääräiset vastaukset ovat merkityksellistä tietoa sinänsä.
Usein kysytyt kysymykset
Mikä on RF-hitsauksen tärkein etu lääketieteellisten pehmeiden jäähdyttimien ompelemiseen verrattuna?
RF-hitsaus sulattaa TPU-paneelit molekyylitasolla ja muodostaa jatkuvan hermeettisen sisäosan, jossa ei ole neulanreikiä, saumateippiä eikä kosteuden tai saastumisen tunkeutumisreittejä. Lääketieteellisissä ja elintarvikekäyttöön tarkoitetuissa sovelluksissa tämä eliminoi sekä jään kertymistä vähentävän lämpösillan että biologisen saastumisriskin, joka syntyy, kun kosteus tunkeutuu ommeltun pussin eristysonteloon. RF-hitsatun jäähdyttimen sisäpinta voidaan steriloida täysin; ommellun jäähdyttimen eristysontelo ei voi.
Pystyvätkö umpisoluiset vaahtojäähdyttimet luotettavasti ylläpitämään lämpötilaa 72 tuntia?
Oikeissa olosuhteissa kyllä, mutta eritelmien on oltava täsmällisiä siitä, mitä nämä ehdot ovat. Suuritiheyksinen umpisoluinen vaahto yhdistettynä RF-hitsatun hermeettisen kuoren ja ilmatiiviin sulkimen kanssa säilyttää nimellisarvonsa jatkuvasti, koska vaahto ei ime kosteutta, joka heikentäisi sen lämmönkestävyyttä. Todellinen pitoaika riippuu ympäristön lämpötilasta, hyötykuorman massasta, vaiheenmuutosmateriaalin tilavuudesta ja pussin avaamistiheydestä. Tietyissä lämpötilaikkunoissa – esimerkiksi 2 °C - 8 °C biologisille aineille – nämä muuttujat voidaan mallintaa ja testata määritettyihin ympäristöolosuhteisiin nähden, jotta saadaan todennettavissa oleva suorituskykyspesifikaatio.
Ovatko TPU-pehmeät jäähdyttimet yhteensopivia biologisten aineiden ja rokotteiden kuljettamiseen?
Elintarvikelaatuiset, FDA-yhteensopivat TPU-formulaatiot täyttävät biologisten ja rokotteiden kuljetussovellusten materiaalivaatimukset. Asiaankuuluvat spesifikaatiot ovat BPA-vapaita, PFAS-vapaita ja FDA-yhteensopivia elintarvikkeiden kanssa kosketuksessa – mikä lääketieteellisissä sovelluksissa on asiaankuuluva perusstandardi. Sisävuorauksen on myös kestettävä kemiallisesti käyttökertojen välisessä steriloinnissa käytettyjä desinfiointiaineita. Vaatimustenmukaisuusasiakirjojen tulee koskea tuotteessasi käytettyä vuorausmateriaalia ja tuotantoerää, ei toimittajan yleistä suorituskykyvaatimusta.
